一、系統背景
中國經濟總量的迅速膨脹和粗放型的經濟結構是導致環境污染問題的重要原因。目前，我國的環境污染已經非常嚴重：78%的淡水和50%的地下水被污染；嚴重的環境污染造成了生態系統被破壞、人體健康受到影響以及重大經濟損失。特別是超負荷的污染物排放與污染物在環境介質中的長期積累、遷移過程導致生態系統結構失衡、功能衰退甚至發生不可逆轉的系統崩潰，不但直接造成***或局部地區經濟重大損失，而且將對未來可持續發展產生長期和深刻的影響。以本地區的多條河涌為例，近年來多次頻繁發生的水體富營養化現象，造成漁類大量減產，飲用水源地受到污染威脅，局部地區不得不實施遠距離跨區域調水以滿足發展需要。結合日常監管、違法案件查處、污染物在線監控等情況，深入分析本行政區域工業污染源排放情況，全面排查工業污染源超標排放、偷排偷放等問題，切實掌握超標排放企業清單及存在的問題。
二、行業標準及技術檢驗標準
GB8978—1996 污水綜合排放標準
GB50093—2002 自動化儀表工程施工及驗收規范
GB50168—2006 電氣裝置安裝工程電纜線路施工及驗收規范
GB 15562.1—1995 環境保護圖形標志 排放口（源）
HJ/T92—2002 水污染物排放總量監測技術規范
HJ/T353-2007 水污染源在線監測系統安裝技術規范
HJ/T356-2007 水污染源在線監測系統數據有效性判別技術規范
HJ/T212-2005《污染源在線自動監控（監測）系統數據傳輸標準》
HJ477-2009 《污染源在線自動監控（監測）數據采集儀技術要求》
三、系統概述
系統是用于對污染源監測排放等進行實時在線采集、傳輸、監控、管理的一套網絡管理監控系統。由現場監控儀器、數據采集通訊控制系統、數據統計管理信息系統及相關輔助系統組成。本系統由監控設備、控制和傳輸設備、管理平臺和數據通信網絡四部分組成。
1、監控中心：由計算機、數據傳輸模塊、監測管理系統軟件組成。
2、通信網絡：
l 電信或網通專網，現場采用4G或者有線傳輸。
l 建立園區局域網。
3、監控設備：水質監測儀器。
4、計控設備：電磁流量計、污染源在線監測分析儀、電動閥門。

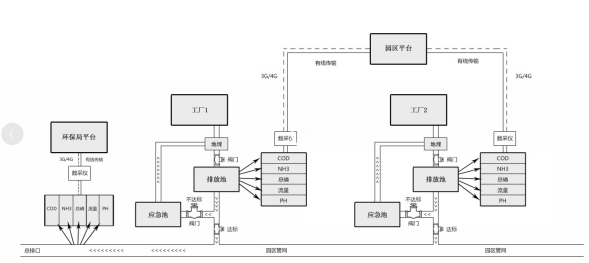

圖 1 系統拓撲圖
四、系統特點
◆ 對排污超標進行自動化、信息化管理，既節省人力、物力資源，又提高工作效率。
◆ 智能排放控制，剛性控制企業的超標行為，加大管理者的執法力度，為節能減排奠定基礎
◆ 控制系統的建立，為實施排污許可證制度提供重要的技術支撐
五、系統功能
1. 實時監測各企業排污口污水 COD、氨氮、總磷、pH含量和污水排放量。實時監測電動閥門的開、關狀態。
2. 數據超標遠程控制電動閥門的開啟和關閉。
3. 可設定污水 COD、氨氮、總磷、pH上限值，監測數據越限時系統可自動停閥，停止排污。遠程監測控終端的安防狀態。

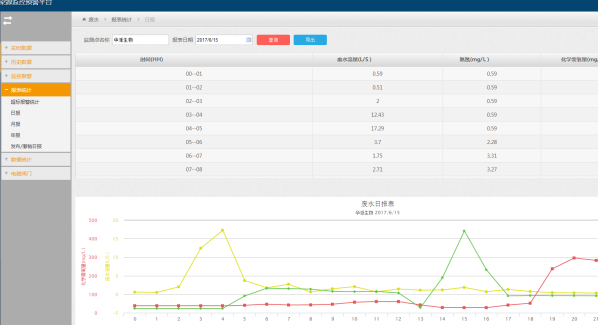

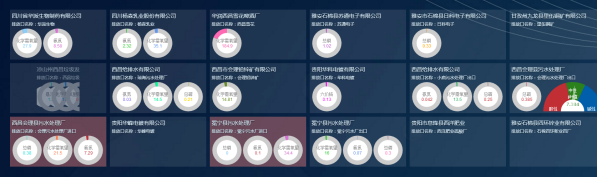

4. 利用多樣的圖形展示手段，進行實時、歷史數據直觀、清晰的展示效果。對采集鏈路、通訊網絡進行診斷，使工作人員可隨時了解通訊數據傳輸狀態。
5. 具備實時數據、歷史數據、報警數據的查詢功能；現場設備在網絡中斷、網速過慢時將數據緩存，待恢復后實現斷點續傳，確保數據完整性。
六、系統配置
6.1.監測中心平臺配置
監測中心設備主要由計算機、自動控制柜、數據傳輸模塊組成。數據傳輸模塊和
自動控制柜與計算機之間通過無線或者有線方式連接，計算機上安裝操作系統軟件、數據庫軟件、
監控管理系統軟件。
中心端監控系統軟件功能：
管理功能：具有用戶管理、數據管理、達標管理、報表管理等功能。

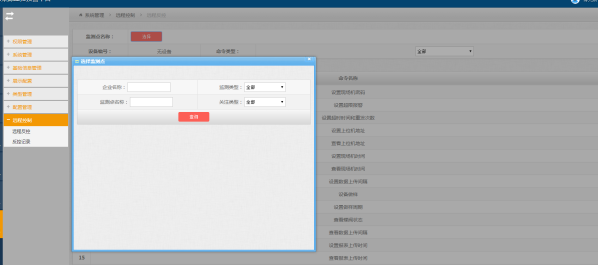

數據顯示和遠程控制功能：通過監控軟件實時顯示各監測點的實時監測數據，并可通過監控軟件發送控制命令，遠程控制電動閥門的開啟和關閉。
告警功能：接收現場設備報警信號并在監控軟件中采用聲音、圖像、文字等多種方式提示報警信息。
查詢、統計功能：監控管理系統軟件可以查詢歷史監測數據，軟件具備歷史數據統計、分析功能。
擴展功能：監控管理系統軟件具備良好的擴展功能，支持 OPC 接口，可實現與其他系統的互聯互通。
6.2 檢測設備
6.2.1 電磁流量計
電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量導電液體的體積流量，常用于測量水、污水、強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
6.2.2 cod在線監測儀
化學需氧量（COD）是指在強酸并加熱的條件下，用重鉻酸鉀做為氧化劑處理水樣時所消耗氧化劑的量，以mg/L表示。化學需氧量反映了水中受還原性物質污染的程度，水中還原性物質包括有機物、亞硝酸鹽、亞鐵鹽、硫化物等。水被有機物污染是很普遍的，因此化學需氧量也做為有機物相對含量的指標之一，是我國實施排放總量控制的指標之一。
性能特點 · 產品配置高：打印機、RS485/RS232、4-20mA、GPRS、繼電器等； · 數據響應精準，無記憶效應； · 做樣方式多樣：手動控制、定時(間隔和整點)控制、4-20mA電流輸入控制、 開關量控制等多種形式； · 遠程控制，視頻監控、數據自檢； · 可動部件少，模塊化設計，易安裝、易維護； · 測量光源衰減自動補償，穩定性好，漂移小； · 量程范圍寬，做樣速度快，精度高； · 藥劑用量少，一個月免維護； · 多參數一體化，可集成PH、濁度等（選配）等多種傳感器； · 界面友好，組態設計，操作簡單。 應用領域 主要應用于污水處理、造紙、鋼鐵、制藥、石油化工、電鍍、皮革、冶金、印染等行業的環保污染源在線監測。 工業污染源廢水在線監測 工業過程用水在線監測 市政污水處理廠進出口水質在線監測 河流、湖泊水庫、地下水水質在線監測 |
? 技術參數
項 目 | 說 明 |
名 稱 | CODcr水質在線自動監測儀 |
型 號 | DH310C1 |
測定原理 | 方法依據***標準GB11914-89《水質-化學耗氧量測定-重鉻酸鹽法》 |
測定量程 | 0-1000mg/L（可擴展至20000mg/L） |
示值誤差 | ±10% |
重復性誤差 | ≤±5% |
零點漂移 | ±5mg/L |
量程漂移 | ≤±10%F.S. |
測量周期 | 最小測量周期為40min，消解時間可設置范圍5~120min。 |
做樣方式 | 整點時間、間隔時間、4-20mA電流控制、繼電器控制、0-5V電壓控制 |
標定周期 | 設置范圍1~99天（標定開始時間可設定） |
維護周期 | 一般每月一次，每次約30min |
模擬輸出 | 4-20mA，負載電阻***750Ω |
數字輸出 | RS232/RS485 |
開關輸出 | 繼電器輸出，容量220VAC/5A |
其他輸出 | 打印機輸出、通過GPRS向目標手機號短信發送做樣值 |
顯示操作 | 配置有7寸彩色液晶觸摸屏 |
數據存儲 | 可以保存3年測量數據，數據可循環存儲 |
數據導出 | 測量值可以通過USB口導入U盤中保存 |
智能報警 | 未采到試劑、未采到水樣、冷凝故障、加熱器異常、光電異常、串口未上電 |
環境要求 | 建議溫度5~40℃；濕度≤90%（不結露） |
尺 寸 | 高1430×寬500×深403（mm） |
電 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在斷電或報警情況下數據不會丟失，儀器自動排出系統內殘留液體，恢復待機狀態。 |
6.2.3氨氮在線監測儀
水中的氨氮是指以游離氨形式存在的氨，主要來源于生活污水中含氮有機物受微生物作用的分解產物，焦化合成氨等工業廢水，以及農田排水等。水體中氨氮含量較高時，對魚類呈現毒害作用，對人類也又不同程度的危害。測定水中氨氮含量有助于評價水體被污染和“自凈”狀況，因此氨氮是表征水質污染的重要指標。
? 性能特點 · 產品配置高：打印機、RS485/RS232、4-20mA、GPRS、繼電器等； · 數據響應精準，無記憶效應； · 做樣方式多樣：手動控制、定時(間隔和整點)控制、4-20mA電流輸入控制、 開關量控制等多種形式； · 遠程控制，視頻監控、數據自檢； · 可動部件少，模塊化設計，易安裝、易維護； · 測量光源衰減自動補償，穩定性好，漂移小； · 量程范圍寬，做樣速度快，精度高； · 藥劑用量少，一個月免維護； · 多參數一體化，可集成PH、濁度等（選配）等多種傳感器； · 界面友好，組態設計，操作簡單。 應用領域 適于氨氮在 0.1～300mg/L 范圍內的廢水， 根據用戶實際要求， 過高的鈣鎂離子、 余氯或濁度等可能會對測量產生干擾。
工業污染源廢水在線監測 工業過程用水在線監測 市政污水處理廠進出口水質在線監測 河流、湖泊水庫、地下水水質在線監測 |
? 技術參數
項 目 | 說 明 |
名 稱 | 氨氮水質在線自動監測儀 |
型 號 | DH311N1 |
測定原理 | 依據HJ 536-2009《水質 氨氮的測定》-水楊酸分光光度法 |
測定量程 | 0-300mg/L（可擴展） |
示值誤差 | ±8% |
重復性誤差 | ≤±2% |
零點漂移 | ±0.02mg/L |
量程漂移 | ≤±1.0%F.S. |
測量周期 | 最小測量周期為30min，消解時間可設置范圍5~120min。 |
做樣方式 | 整點時間、間隔時間、4-20mA電流控制、繼電器控制、0-5V電壓控制 |
標定周期 | 設置范圍1~99天（標定開始時間可設定） |
維護周期 | 一般每月一次，每次約30min |
模擬輸出 | 4-20mA，負載電阻***750Ω |
數字輸出 | RS232/RS485 |
開關輸出 | 繼電器輸出，容量220VAC/5A |
其他輸出 | 打印機輸出、通過GPRS向目標手機號短信發送做樣值 |
顯示操作 | 配置有7寸彩色液晶觸摸屏 |
數據存儲 | 可以保存3年測量數據，數據可循環存儲 |
數據導出 | 測量值可以通過USB口導入U盤中保存 |
智能報警 | 未采到試劑、未采到水樣、冷凝故障、加熱器異常、光電異常、串口未上電 |
環境要求 | 建議溫度5~40℃；濕度≤90%（不結露） |
尺 寸 | 高1430×寬500×深403（mm） |
電 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在斷電或報警情況下數據不會丟失，儀器自動排出系統內殘留液體，恢復待機狀態。 |
6.2.4 總磷在線監測儀
總磷是指水體中顆粒和溶解的有機磷和無機磷的總和，總磷反映水體受磷污染的程度。水體中磷的含量增多會引起富營養化，造成水華或赤潮的發生，嚴重影響水質。
性能特點 · 產品配置高：打印機、RS485/RS232、4-20mA、GPRS、繼電器等； · 數據響應精準，無記憶效應； · 做樣方式多樣：手動控制、定時(間隔和整點)控制、4-20mA電流輸入控制、 開關量控制等多種形式； · 遠程控制，視頻監控、數據自檢； · 可動部件少，模塊化設計，易安裝、易維護； · 測量光源衰減自動補償，穩定性好，漂移小； · 量程范圍寬，做樣速度快，精度高； · 藥劑用量少，一個月免維護； · 多參數一體化，可集成PH、濁度等（選配）等多種傳感器； · 界面友好，組態設計，操作簡單。 應用領域
適于總磷在0～300mg/L范圍內的廢水。大部分常見的離子不干擾測定，但是對于部分含有大量有機物的樣品，測量結果可能會偏低。
實驗室及測現場在線快速水質分析 河流、湖泊水庫、地下水水質在線監測 自來水廠水質在線監測 工業污染源廢水在線監測 市政污水處理廠進出口水質在線監測 |
? 技術參數
項 目 | 說 明 |
名 稱 | 總磷水質在線自動監測儀 |
型 號 | DH312P1 |
測定原理 | 基于GB/T 11893-1989《水質-總磷的測定-鉬酸銨分光光度法》 |
測定量程 | 0-300mg/L（可擴展） |
重復性誤差 | ±10% |
零點漂移 | ±5% |
量程漂移 | ±10% |
測量周期 | 最小測量周期為30min，消解時間可設置范圍5~120min。 |
做樣方式 | 整點時間、間隔時間、4-20mA電流控制、繼電器控制、0-5V電壓控制 |
標定周期 | 設置范圍1~99天（標定開始時間可設定） |
維護周期 | 一般每月一次，每次約30min |
模擬輸出 | 4-20mA，負載電阻***750Ω |
數字輸出 | RS232/RS485 |
開關輸出 | 繼電器輸出，容量220VAC/5A |
其他輸出 | 打印機輸出、通過GPRS向目標手機號短信發送做樣值 |
顯示操作 | 配置有7寸彩色液晶觸摸屏 |
數據存儲 | 可以保存3年測量數據，數據可循環存儲 |
數據導出 | 測量值可以通過USB口導入U盤中保存 |
智能報警 | 未采到試劑、未采到水樣、冷凝故障、加熱器異常、光電異常、串口未上電 |
環境要求 | 建議溫度5~40℃；濕度≤90%（不結露） |
尺 寸 | 高1430×寬500×深403（mm） |
電 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在斷電或報警情況下數據不會丟失，儀器自動排出系統內殘留液體，恢復待機狀態。 |
6.2.5 pH監測儀
PH/ORP計是用于測試和控制液體酸堿值/氧化還原電位的精密儀表。采用電化學原理，微電腦設計，操作簡便，維護方便。不受顏色、濁度、膠體物質以及氧化劑、還原劑的影響，適用于測定清潔水、廢水、工業用水、化學試劑等各種介質。儀表采用液晶顯示，顯示PH/ORP值及溫度值，具有多個報警控制功能。
6.2.6 電動閥門
電動閥就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。
優點：對液體介質和大管徑氣體效果好，不受氣候影響，不受空壓氣的壓力影響。缺點：成本高、注意防潮。
特點及用途：
閥門適用于食品、醫藥、化工、石油、電力、輕紡、造紙，等給水排水、氣體管道上作調作充量和截流介質的場合。
主要特點：
小型輕便，容易拆裝及維修，并可在任意位置安裝。
結構簡單、緊湊，90°回轉開啟迅速。
操作扭矩小，省力輕巧。
流量特性趨於直線，調節性能好。
密封材料耐老化、耐腐蝕、可適用多種介質。
十、技術質保服務
按照本規范對所有供應設備的組裝和安裝進行監督，并保證其合理地開展
工作，這包括刷卡排污總量控制系統的現場調試安裝。
1、提供有經驗人員對所有儀器的啟動和最初的檢查調試、負責整個系統的調試，
以保證系統按本規范要求投入運行。
2、系統經雙方驗收合格并移交給甲方之日起作為質保期起始日，公司將提供 1
年的免費保修服務（人為或自然災害造成的損壞除外）。質保期后，我公司負責
備品備件的供應和維修，收取相應的材料費和服務費。
3、工作安排
3.1 合同方面：買賣雙方所有信息交換與確認應以書面形式完成。
3.2 文件方面：所有最終的設備文件以書面或光（軟）盤方式提供。
包括如下：材料清單、運行和維護手冊
3.3 廠方的工作：
向供方提供設計系統所需的數據和資料。提供專用的符合要求的監測儀器用房。
3.4 安裝測試：供方負責在啟動期間系統的所有測試工作。
3.5 性能測試性能測試內容包括出廠檢驗測試、精確度測試、校正誤差測試、可利用率和
